隨著手機向智能時代的轉變,SMT電子元件也向集成化、微小化轉變,PCBA元件布局越來越緊密,各種元件在PCB板上已無法識別元件極性,再者大量新型元件的使用,使得SMT元件極性識別過程中,出現了困擾及問題點,在此對元件極性識別方法進行總結,希望對大家有所幫助。
目的:
為避免在生產過程中出現元件極性反向等不良現象,提高品質人員對有極性元件的方向認識,確保首件制作及元件極性確認的正確性。
元件極性定義:
元件極性是指元件的方向或元件第一腳的位置,有極性是指元件在PCB板上貼裝時需按一定的方向進行貼裝,確保元件正負極或元件第一腳與PCB板實際線路相符,如果貼裝時方向不正確,就會造成電路不通,元件本體短路燒壞,使電路不能正常工作等情況。
有極性元件的種類:
目前有極性的元件有很多,所能接觸到的有,異形電容(符號:C)、二極管(符號:D或DS),三極管(符號:Q)、IC集成電路(符號:IC)、場效應管、變壓器、線圈(符號:T)、晶振(X)、排插座、屏蔽框等等。
有極性元件的標示:

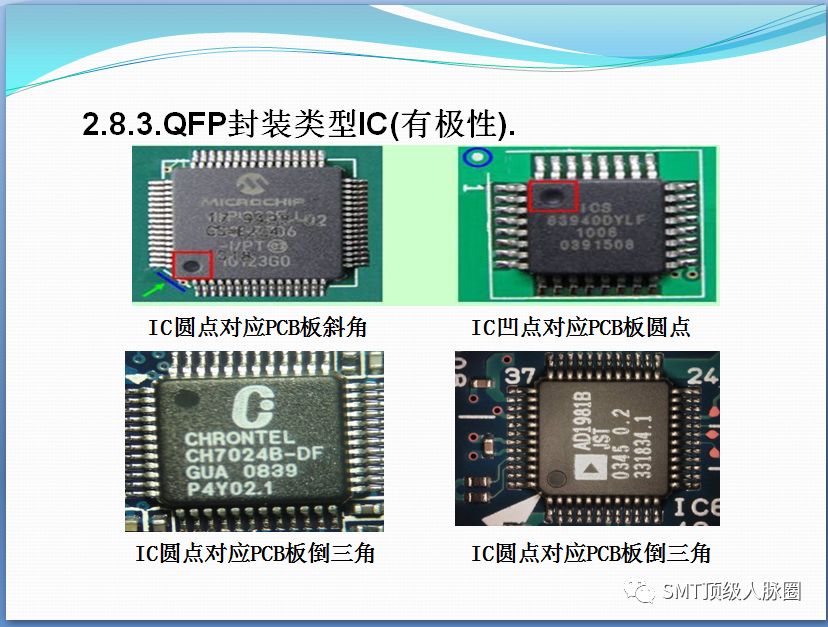

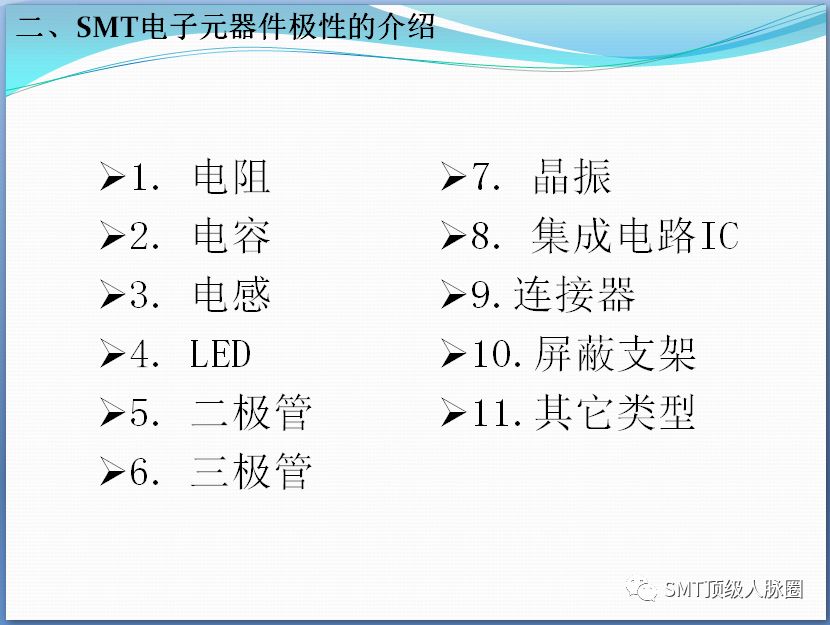

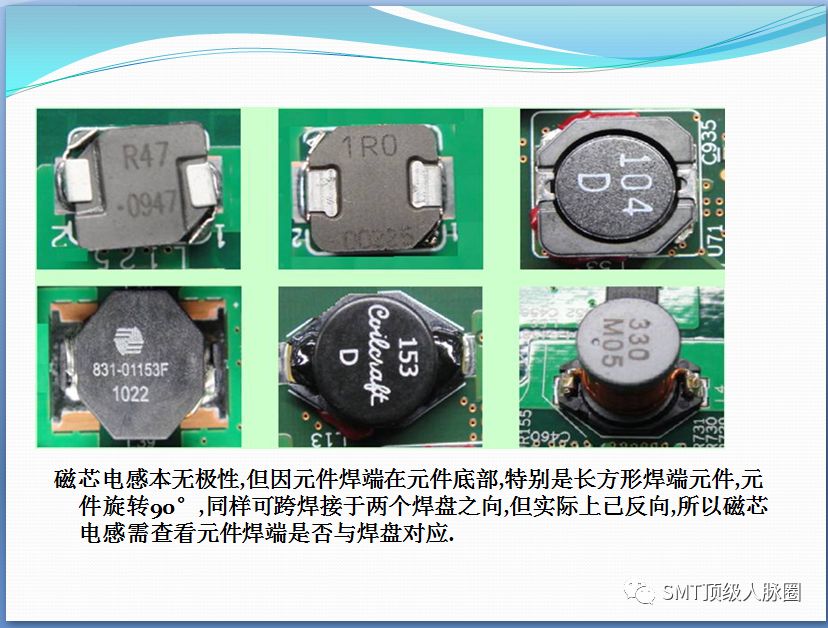

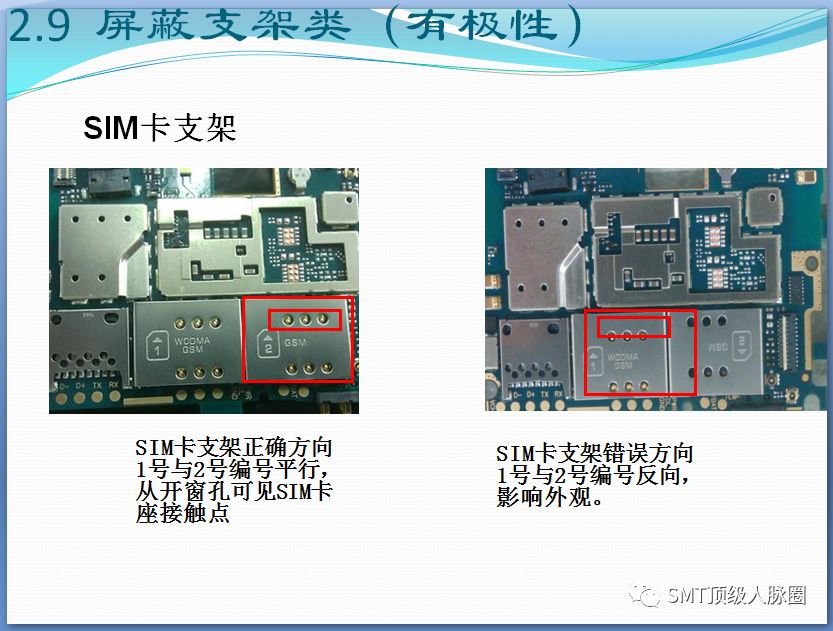

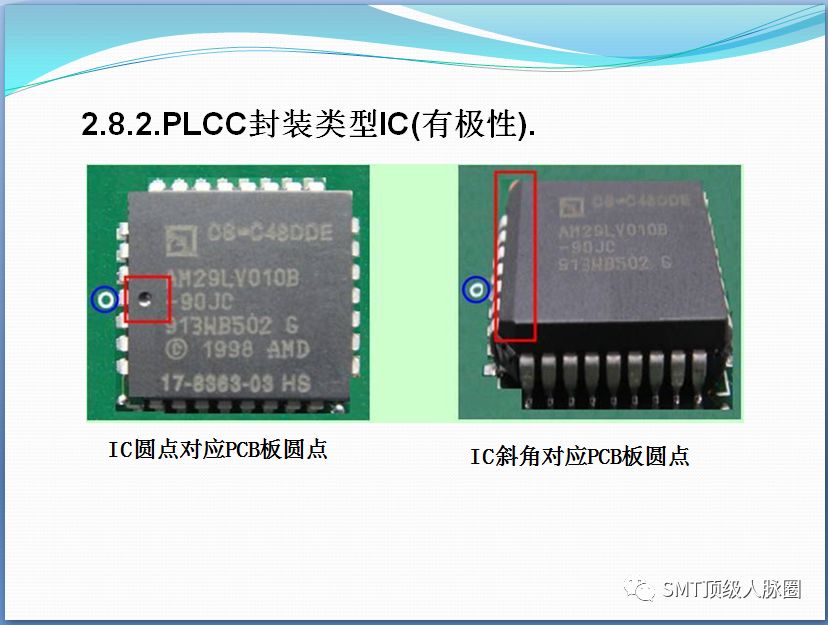

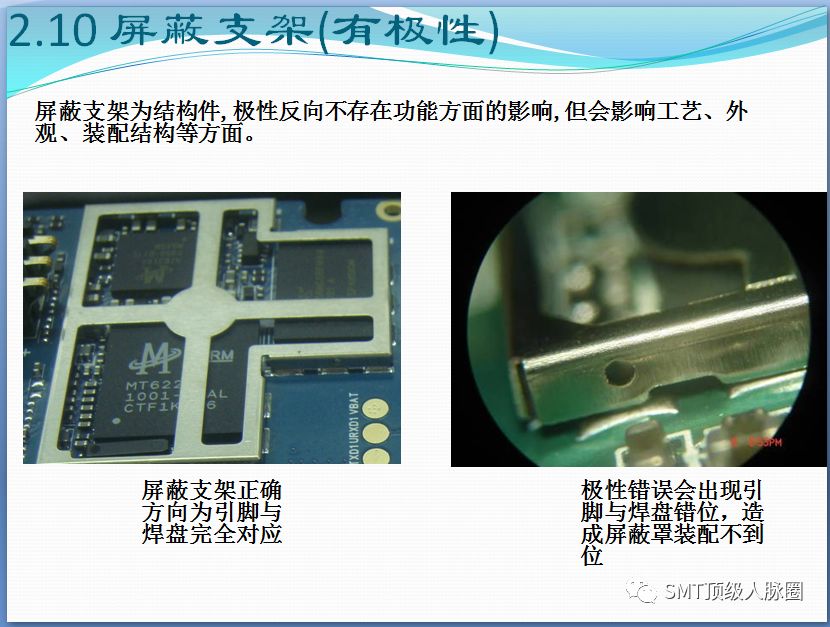

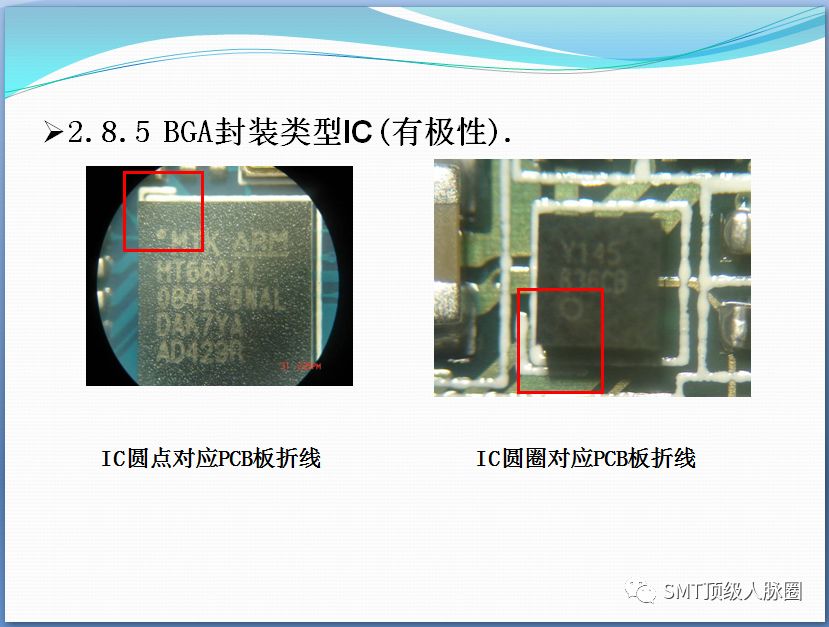

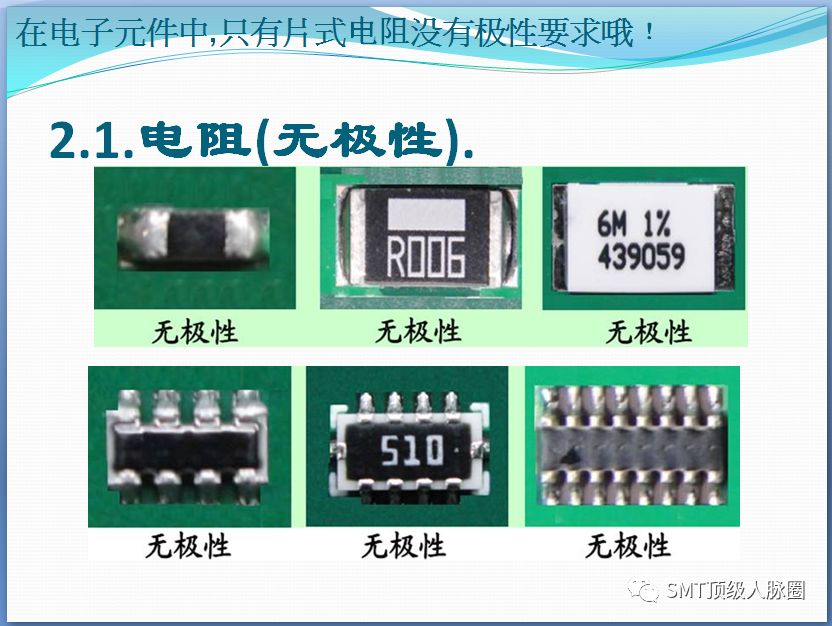

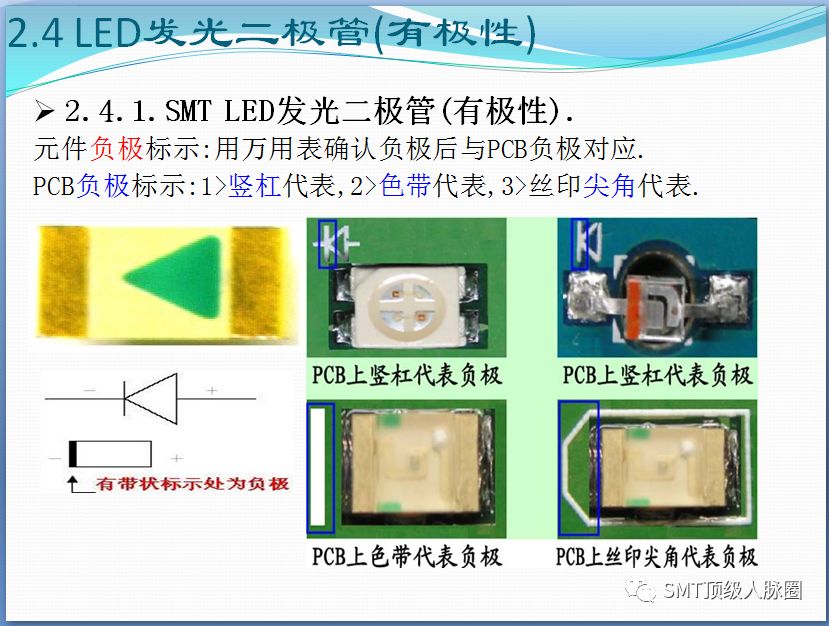

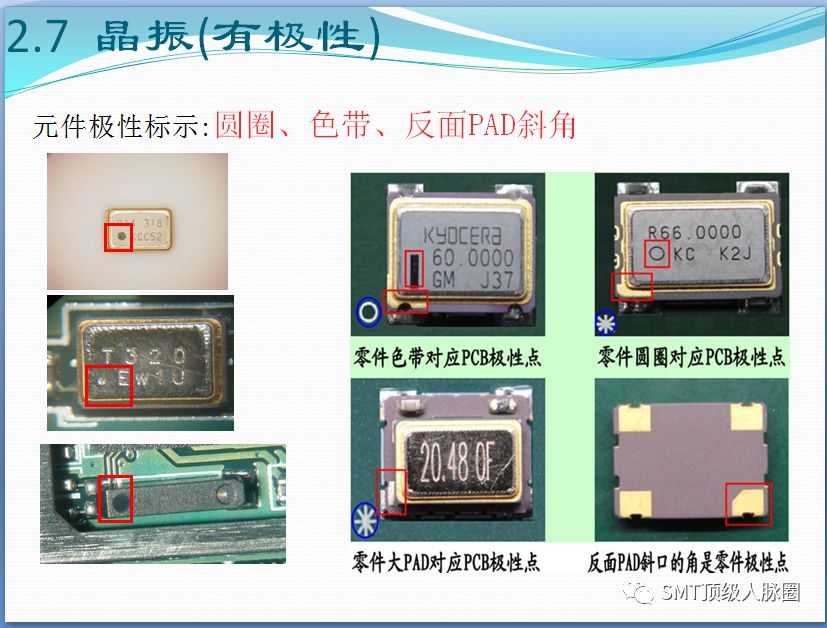

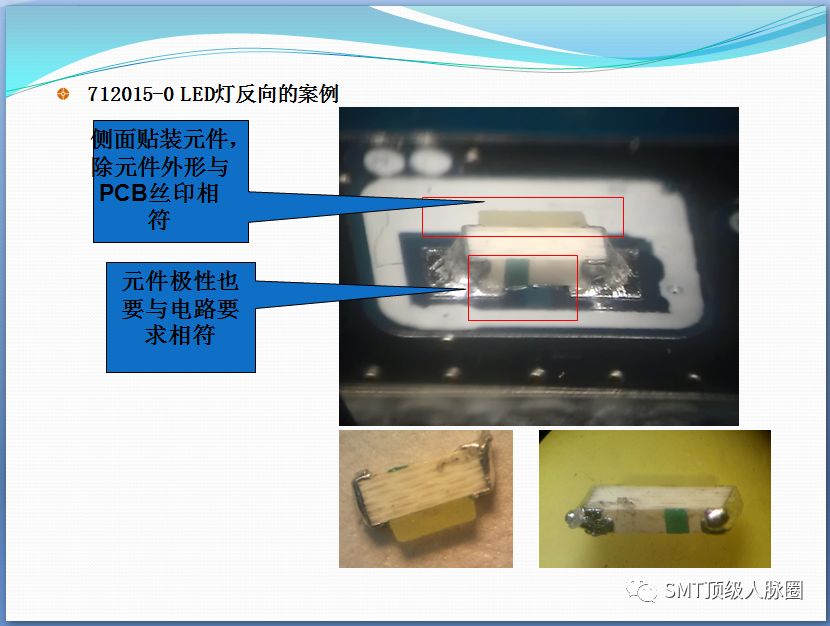

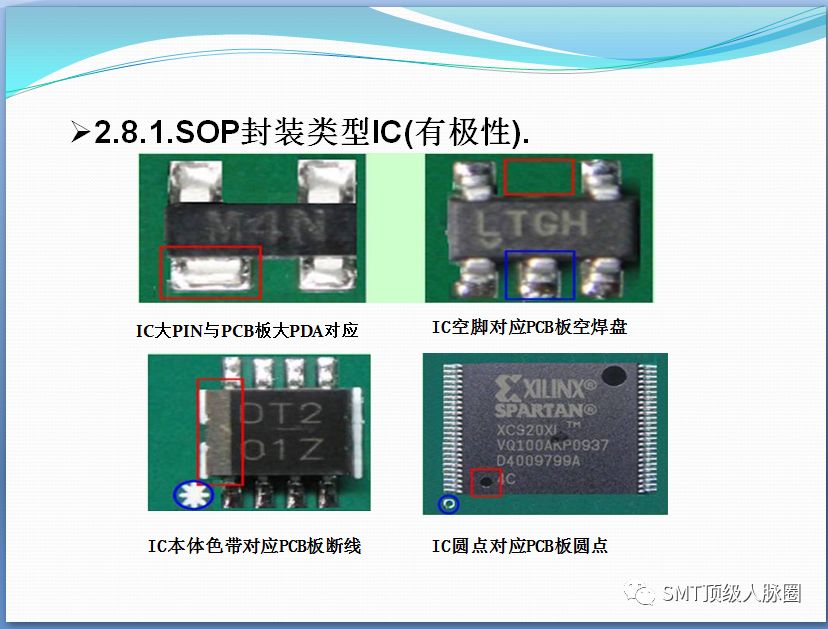

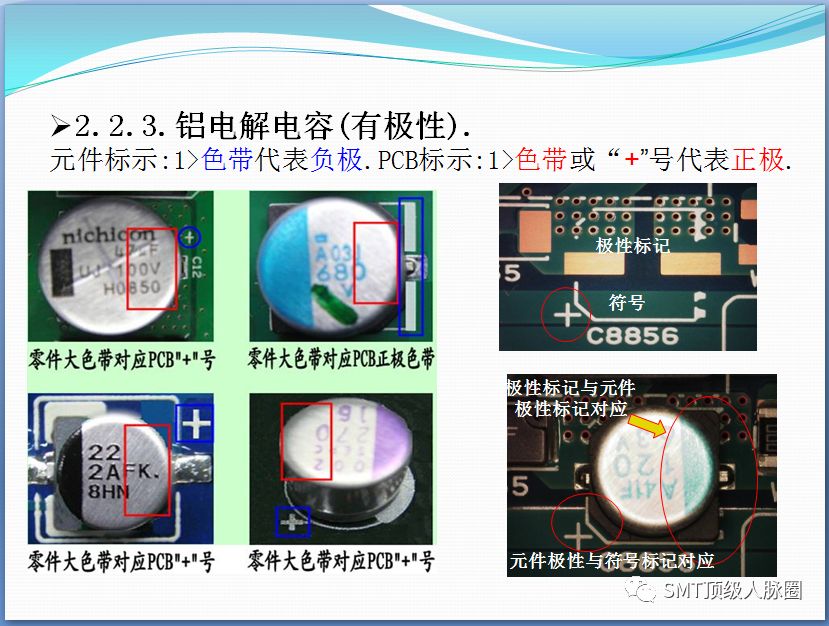

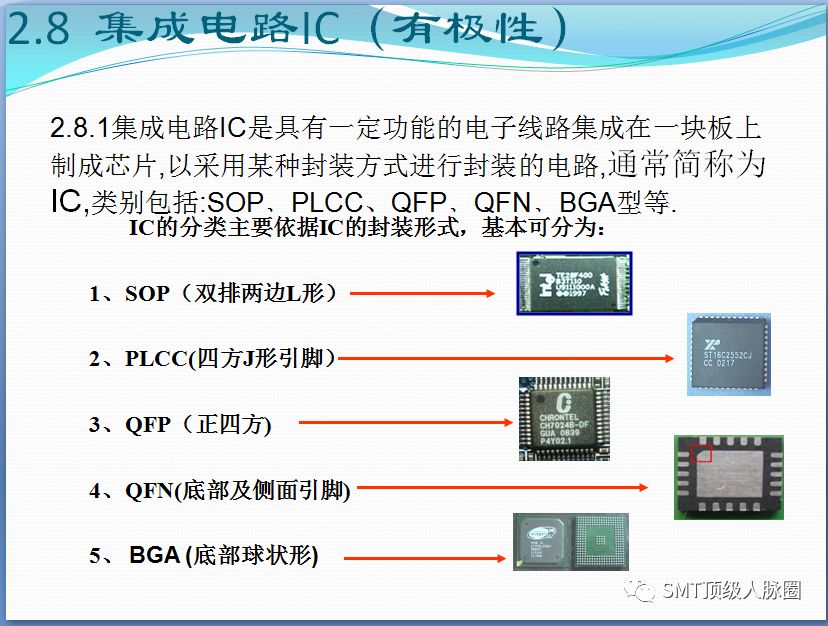

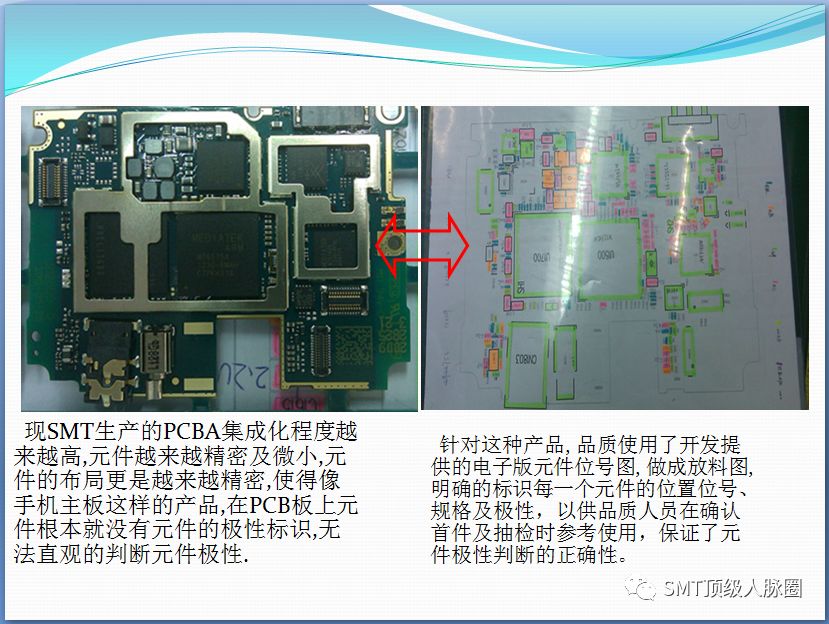

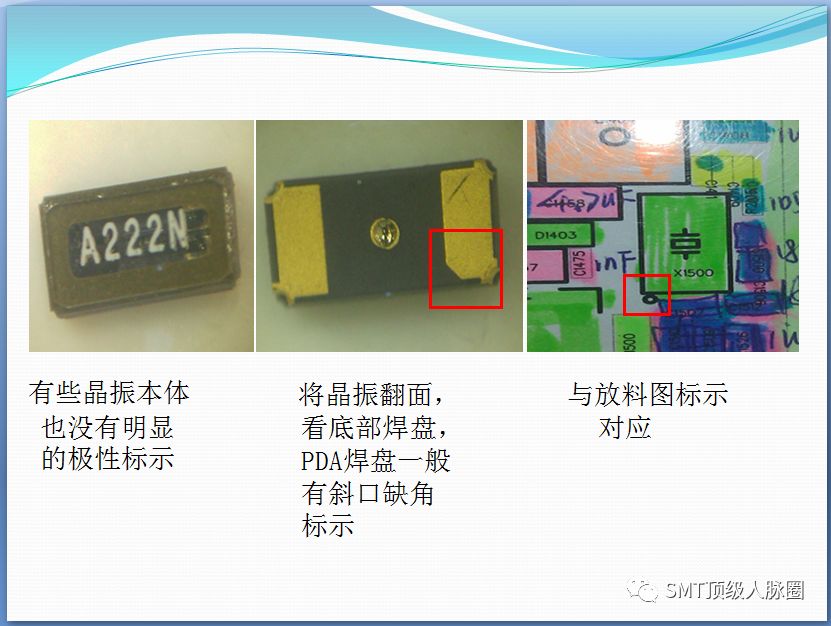

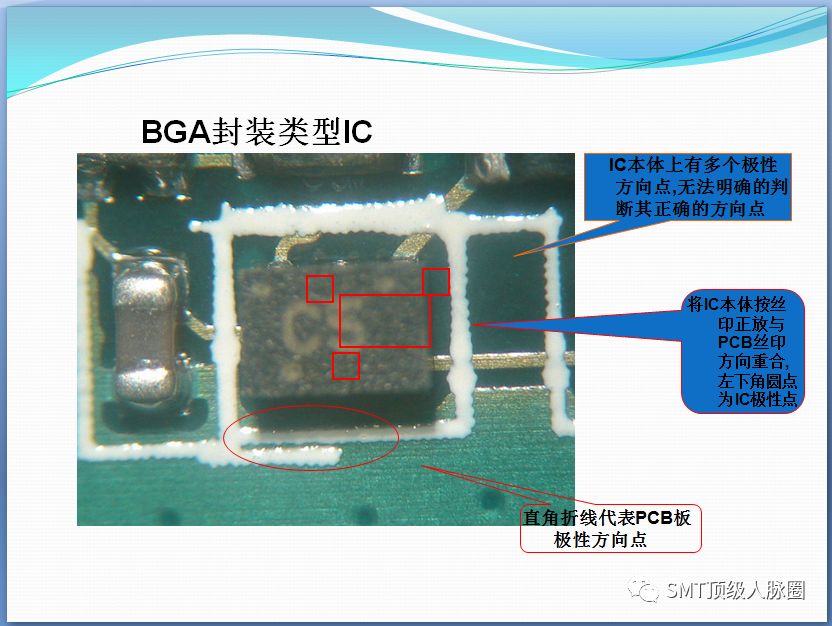

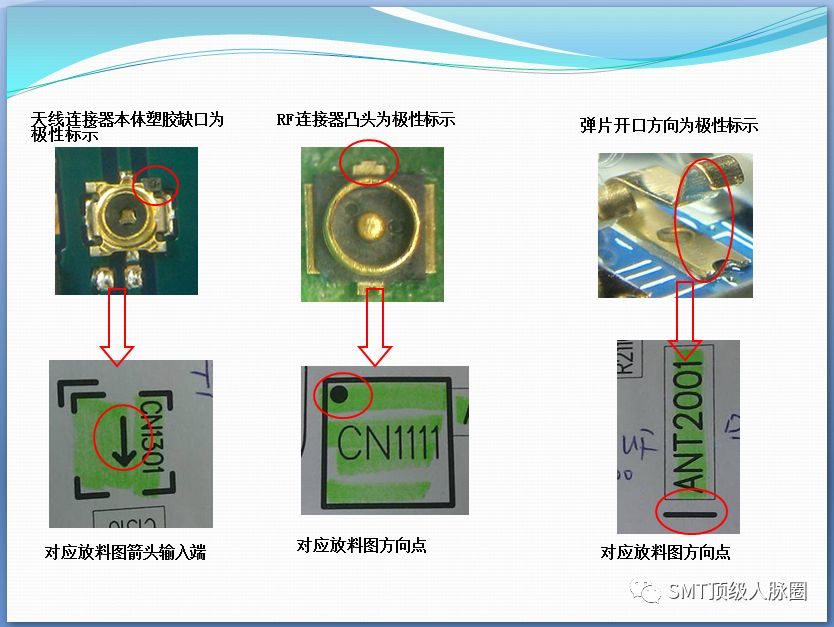

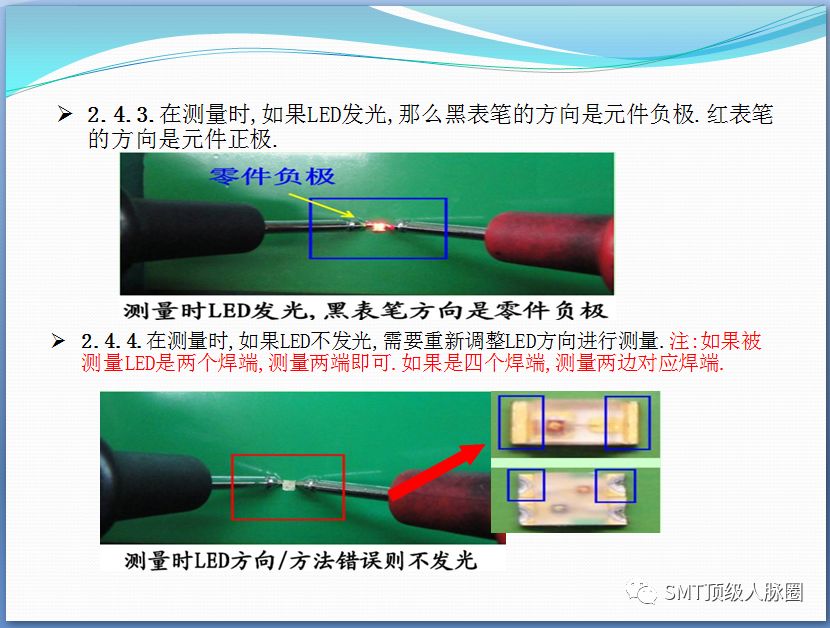

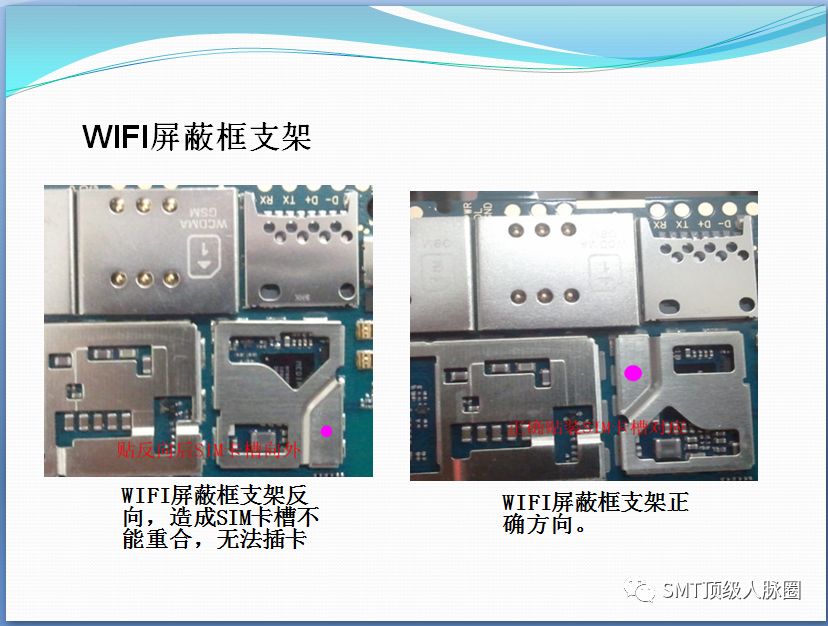

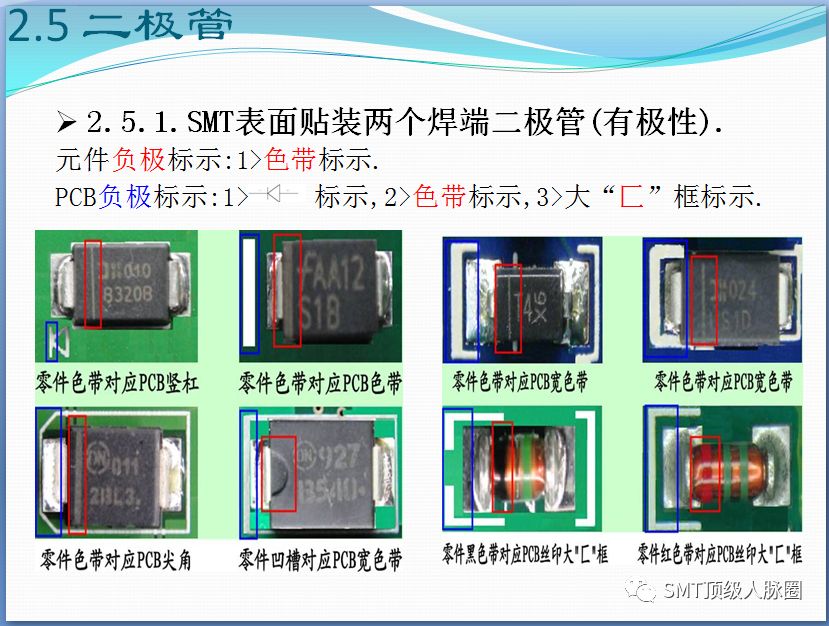

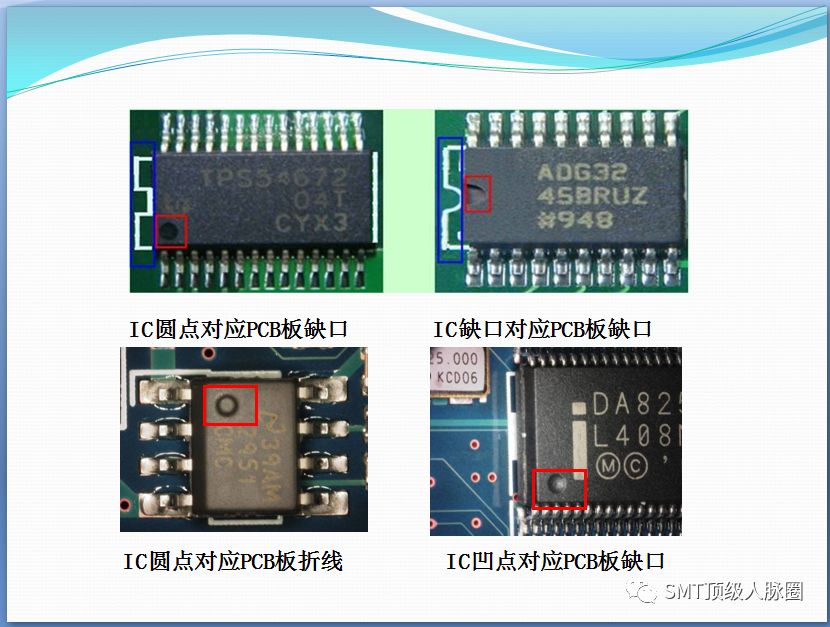

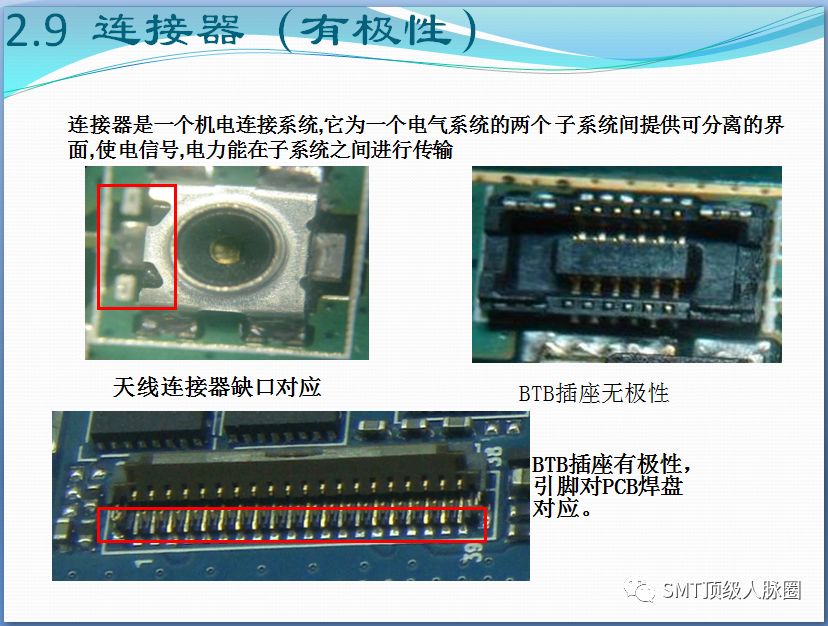

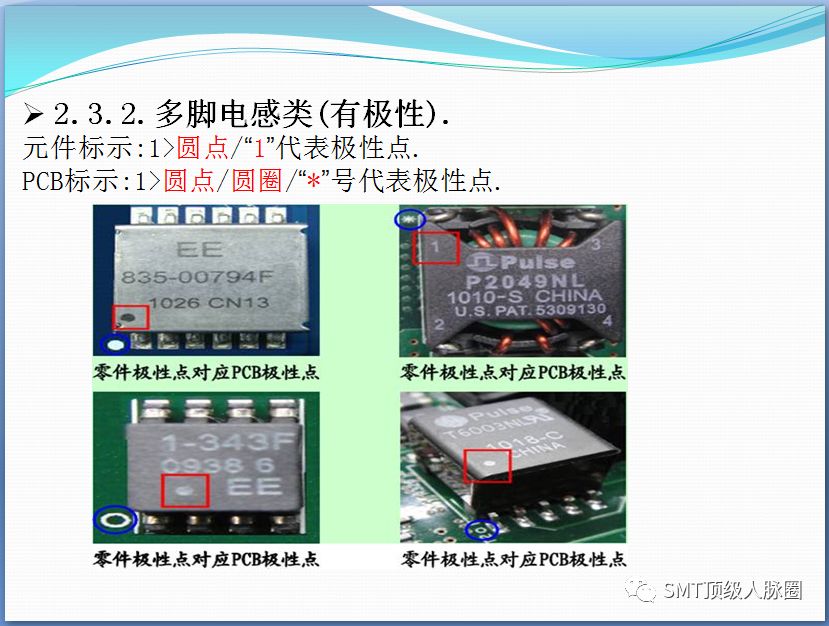

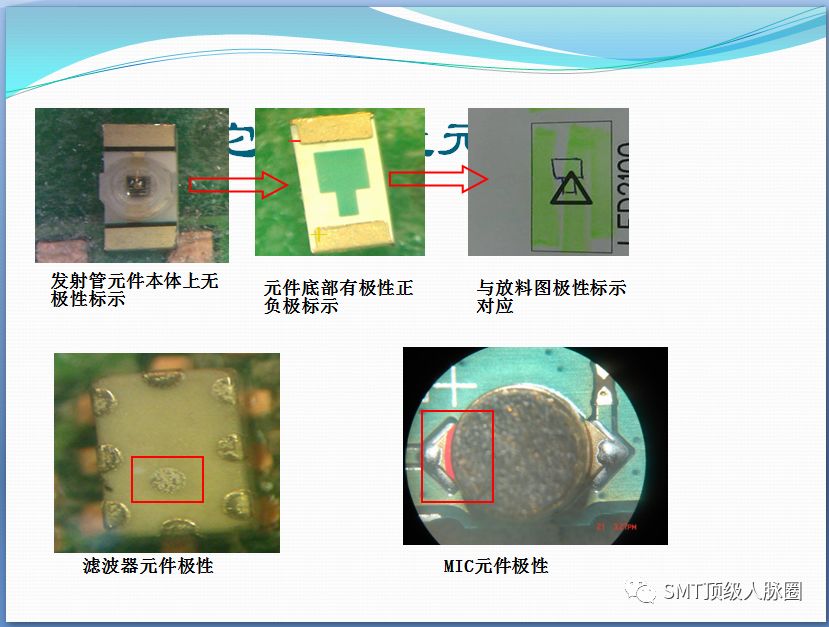

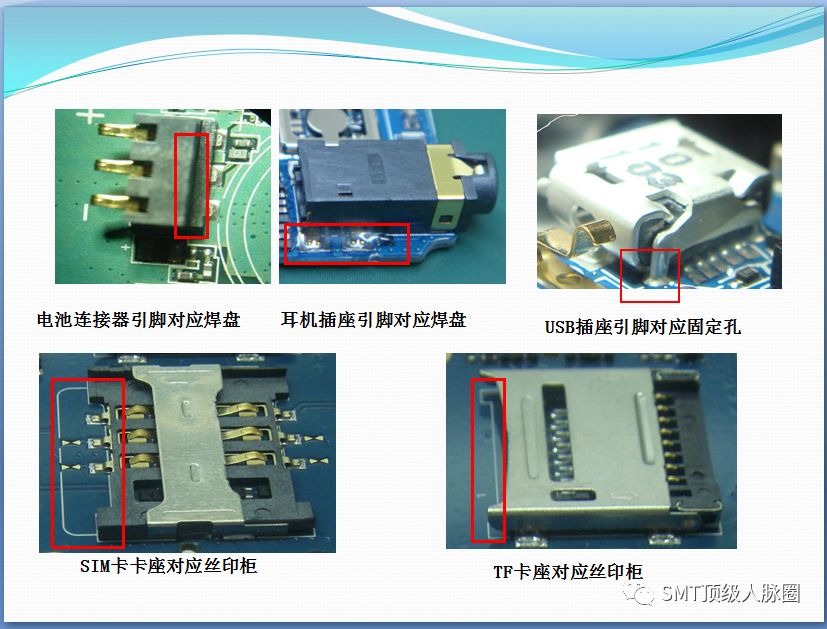

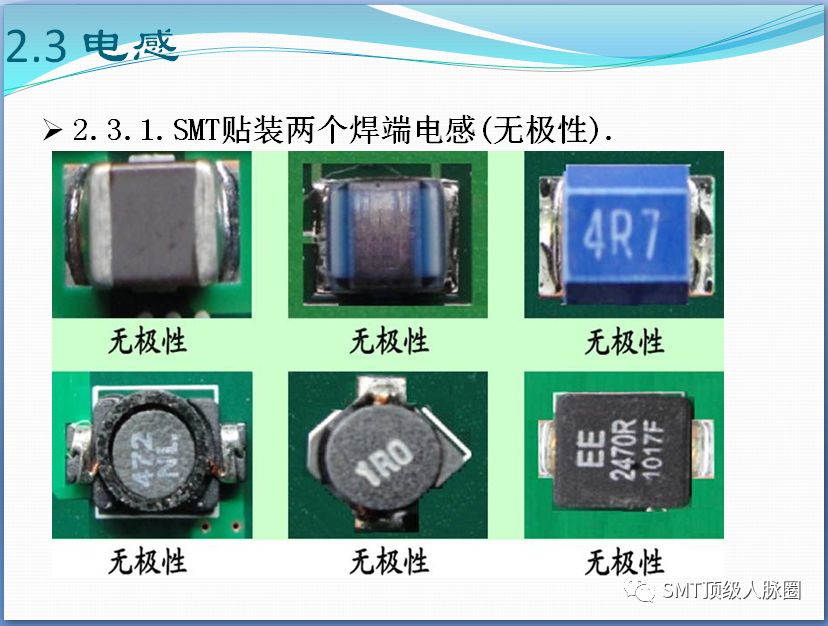

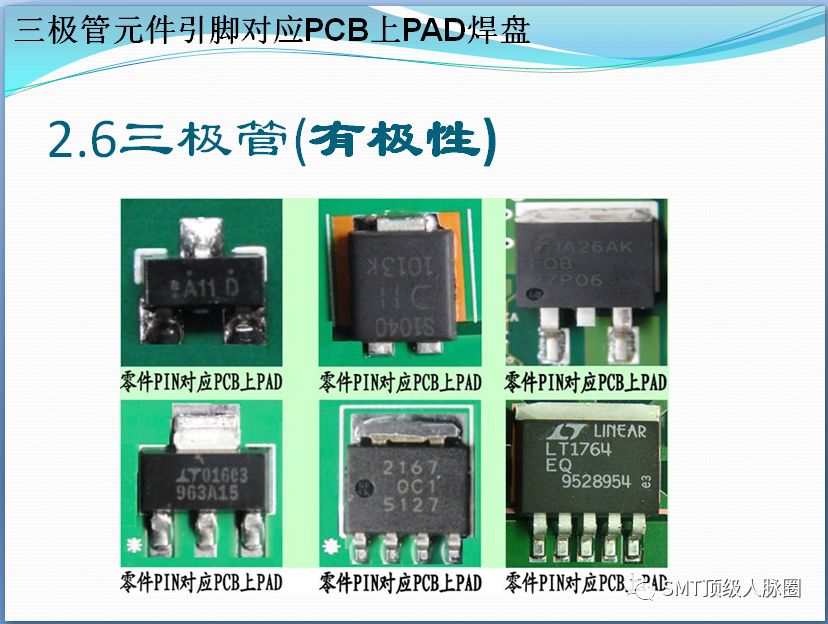

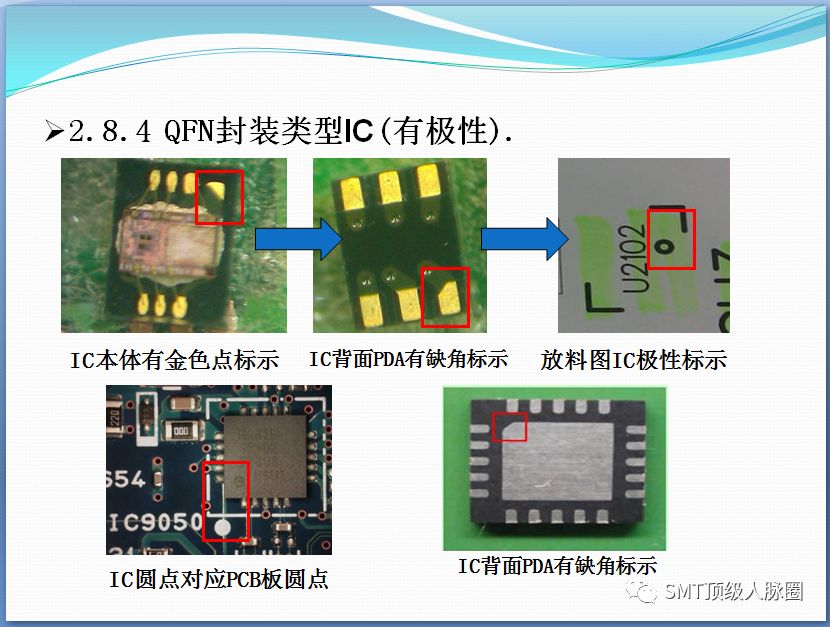

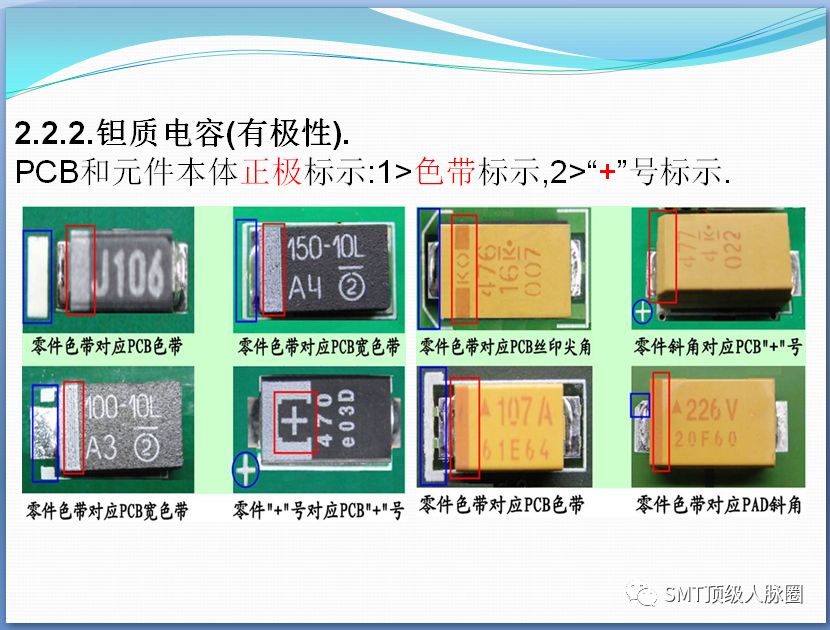

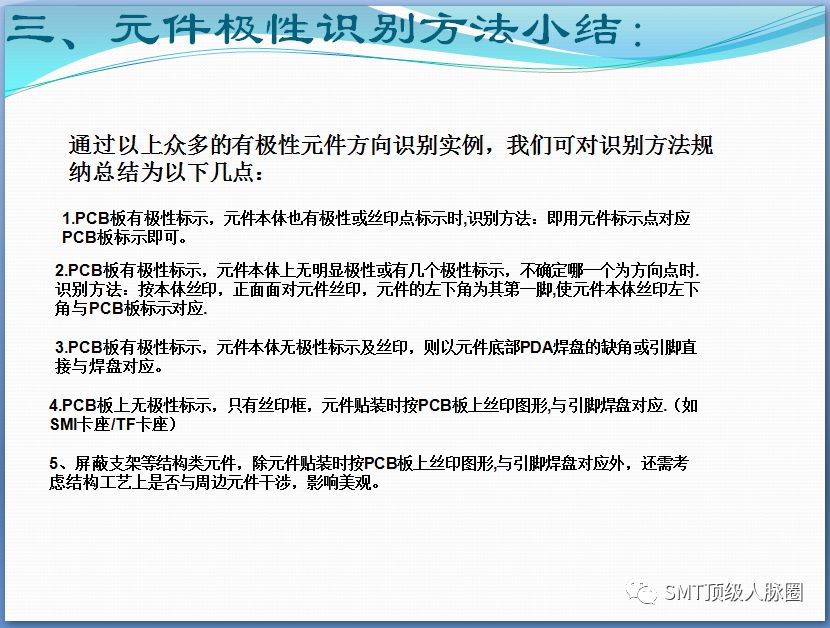

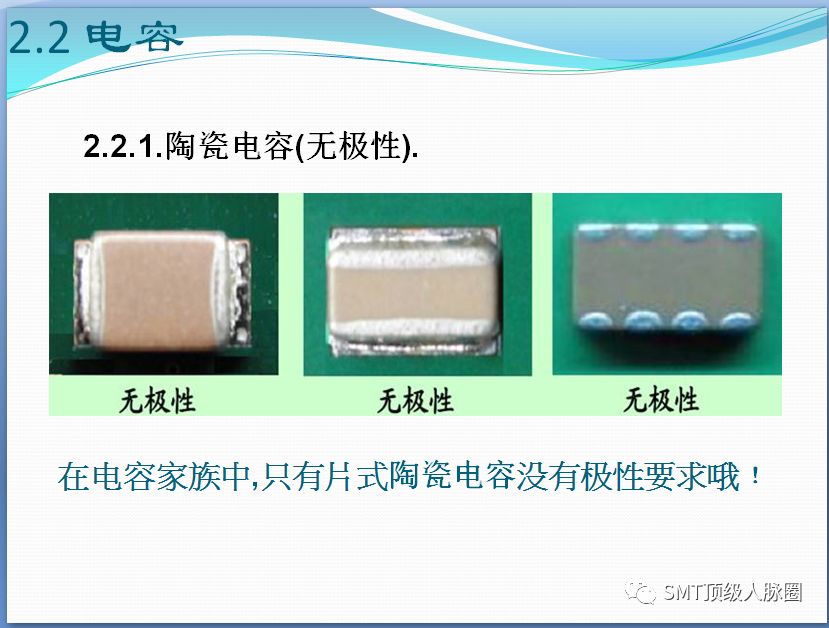

在有極性的元件上一般都會有一個標記指出該元件的正負極或第一個引腳的位置。一般對于兩個引腳的元件來說,元件上的標記多為正負極標記;對于多引腳的元件來說,元件上的標記就是該元件的第一個引腳的位置。
|
